【主要技術參數】

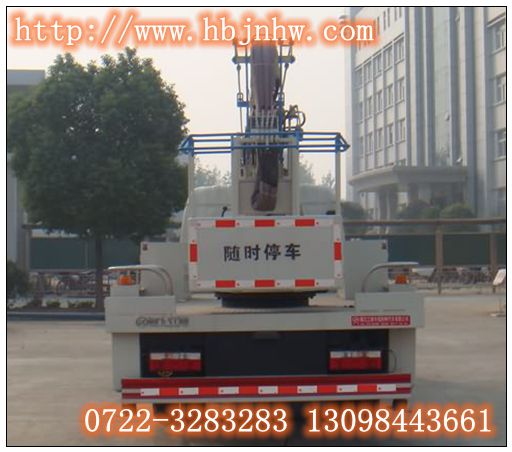

車型概述：江特牌JDF5070JGKF4型高空作業車采用東風牌EQ1080TFJ型汽車二類底盤改裝而成。整車外形美觀，功能強大，安全系數高，擁有多項先進作業安全功能，確保操作人員的作業安全，是市政管理、供電維修、交通管理等部門進行電力維修、路牌標志安裝等高空作業的理想用車。

公告信息

產品商標

江特牌

公告批次

256

產品名稱

JDF5070JGKF4型高空作業車

產品號

ZL1A24C801D

技術參數

底盤型號

EQ1080TFJ

外形尺寸

8350×2320×3550

生產廠家

東風汽車公司

總質量(Kg)

7300

輪胎規格

8.25-16

額定載質量

/

軸距

3800

整備質量(Kg)

7105

駕駛室

型號

50G0AG

型式

平頭單排

生產企業

東風汽車公司

駕駛室準載人數

3

發動機參數

型號

CY4102-CE4C

排量

3856

型式

立式、直列、四沖程、水冷、電控直噴高壓共軌柴油發動機，前置式

額定功率/轉速

(kW/（r/min）)

91/2800

生產廠家

東風朝陽朝柴動力有限公司

最大扭矩/轉速 (N.m/（r/min）)

260/ 2000

排放標準

GB3847-2005,GB17691-2005國IV

燃油種類

柴油

取力器

型   號

生產廠家

嘉善順達汽車配件制造有限公司

變速箱

型號

A121J

操縱方式

手動MT

型式

機械式

檔數

5檔

生產廠家

東風汽車公司

各檔速比

4.763,2.808,1.594,1.000,0.756,R4.990

轉向器

型號

3401V75A-001

型式

循環球式

生產企業

北辰汽車轉向系統有限公司

轉向型式

方向盤

離合器

型式

單片,干式,膜片彈簧

生產企業

東風汽車股份有限公司

前橋/后橋

前橋型號

30G0A7-DJ05

后橋型號

24G0A3-CB01

型式

工字梁結構

型式

沖壓焊接式橋殼

生產企業

湖南車橋股份有限公司

生產企業

湖南車橋股份有限公司

性能參數

最高車速(km/h)

95

鋼板彈簧片數

（前/后）

11/9+7,8/10+7

最大爬坡度(%)

20

輪距

前輪距1835,1750

百公里油耗(L)

9

后輪距1640,1586

空車駐坡度(%)

20

懸長

前懸1230

最小轉彎直徑

左：14.2右：14.1

后懸2400

最小離地間隙

210

行駛角(°)

接近角20

輪胎數

6

離去角12

底盤配置

單排翻轉駕駛室，中冷增壓，局部雙層大梁，前橋2.5噸，后橋5噸，原廠斷氣剎，電源總開關，方向助力，離合助力，24V電瓶。

上裝配置

臂

臂架形式

三節折臂

下臂起伏角度

0-70°(相對水平面)

材料厚度

5mm

上臂起伏角度

0-70°(相對水平面)

臂架截面

四邊形

小臂起伏角度

0-90°(相對水平面)

作業工況

作業幅度

最大作業半徑：7.5m；最大作業半徑時的作業高度10.4m

作業高度

最大作業高度：18m；最大作業高度時的作業半徑1.6m

回轉

±360°連續

起吊性能

最大起吊質量

1000Kg

伸縮起重臂

無

鋼絲繩

（40m）Φ8

最大起吊高度

8.3m

吊鉤

2T

最大起吊幅度

6.7m

支腿形式

支腿型式

H型支腿

支腿跨距

單排駕駛室縱向X橫向：4840X3780，雙排駕駛室縱向X橫向：4020X3780

后支腿爆閃燈

兩個

吊籃

額定載荷

≤200Kg

尺寸

長X寬X高：1080X610X1100

調平形式

外置拉桿機械調平

保險帶

一副

液壓系統

齒輪泵排量

32ml/r

油缸

帶油缸鎖止功能

工作壓力

16MPa

液壓閥

手動

車廂

車廂地板

防滑花紋鋼板

洗手水箱

20L

圍欄

不銹鋼

工具箱

1200X400X550（兩個）

操作形式

支腿

各支腿可單獨控制

上下車互鎖

有

操作方式

手柄

臂架動作

轉臺和吊籃雙位操作

車型特點：

◇      該車采用國際領先的東風高檔底盤加裝三節折臂液壓舉升專用裝置

◇      環保項達到國家機動車第Ⅳ階段排放標準

◇      采用國產、進口換向閥及液壓油缸，換向平穩，操作靈活方便，液壓系統實現上下車互鎖，過載保護，油缸安全自鎖，系統設過載保護閥，油壓超過定值自動卸載。

◇      轉臺、工作斗雙工位操作

◇      支腿與工作臂互鎖，安全可靠防止誤操作

◇      臂架結構緊湊，機動性好，作業范圍大

◇      H型支腿，跨距大，穩定性好，支腿即可獨立伸縮又可聯運，裝有支腿報閃燈，用于作業時支腿示廓，發出光報警信號

◇      工作斗自動調平，外置拉桿強制平衡

◇      帶1T吊勾
